Jaké jsou hlavní výhody křemenných kelímků ve srovnání s keramickými nebo grafitovými kelímky?

Křemenný kelímek je speciální nádoba odolná vysokým teplotám z vysoce čistého oxidu křemičitého, který hraje nezastupitelnou roli při vysokoteplotním tavení, růstu krystalů a čištění materiálu. Jako důležitý funkční spotřební materiál v moderním průmyslu hraje křemenný kelímek klíčovou roli ve fotovoltaickém, polovodičovém, optickém sklářském průmyslu a dalších průmyslových odvětvích se svými jedinečnými fyzikálními a chemickými vlastnostmi.

1. Základní charakteristiky křemenného kelímku

Vlastnosti materiálu
Základní surovinou křemenného kelímku je vysoce čistý oxid křemičitý. Jeho čistota je klíčovým ukazatelem pro měření kvality a výkonu křemenného kelímku a má rozhodující vliv na stabilitu, chemickou inertnost a životnost kelímku ve vysokoteplotním prostředí.

V běžných průmyslových oborech, jako je výroba skla, pálení keramiky a další průmyslová odvětví, jsou požadavky na čistotu křemenných kelímků poměrně volné, ale obvykle musí dosahovat více než 99,9 %. Křemenné kelímky této úrovně čistoty mohou splňovat základní požadavky na vysokoteplotní nádoby v obecných průmyslových výrobních procesech, jako je odolnost vůči určité vysoké teplotě a odolnost proti erozi běžných chemikálií.

V těchto aplikačních scénářích se křemenné kelímky používají hlavně k držení roztavených sklářských surovin, keramických kalů a dalších materiálů. Jejich čistota může zajistit, že při relativně nízkých teplotách a krátkých dobách ohřevu nedojde k významným nepříznivým vlivům na kvalitu produktu v důsledku přítomnosti nečistot.

Avšak v oblastech špičkových technologií, jako jsou polovodiče a fotovoltaika, dosáhly požadavky na čistotu křemenných kelímků téměř náročné úrovně. Čistota oxidu křemičitého v křemenné kelímky s ultra vysokou čistotou je extrémně vysoká a obsah nečistot musí být přísně kontrolován na úrovni ppm (částic na milion). V polovodičovém a fotovoltaickém průmyslu jsou totiž zpracovávané materiály extrémně citlivé na nečistoty. I stopová množství nečistot mohou způsobit vážné problémy, jako jsou defekty krystalů a degradace elektrického výkonu, a tím ovlivnit výkon a výtěžnost konečného produktu.

Například při růstu monokrystalického křemíku se křemenný kelímek používá jako nádoba na křemíkové materiály. Nečistoty uvnitř mohou difundovat do křemíkového krystalu, což ovlivňuje čistotu a elektrické vlastnosti křemíkového krystalu, a tím ovlivňuje účinnost konverze solárních článků a výkon polovodičových zařízení. Proto, aby byly splněny potřeby těchto špičkových průmyslových odvětví, jsou křemenné kelímky s ultra vysokou čistotou přísně kontrolovány z hlediska výběru surovin, kontroly výrobního procesu a kontroly kvality, aby se zajistilo, že jejich čistota dosáhne extrémně vysokých standardů.

Fyzická forma

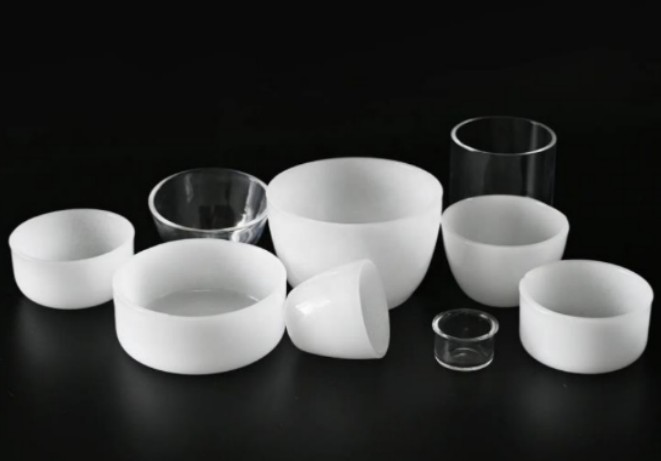

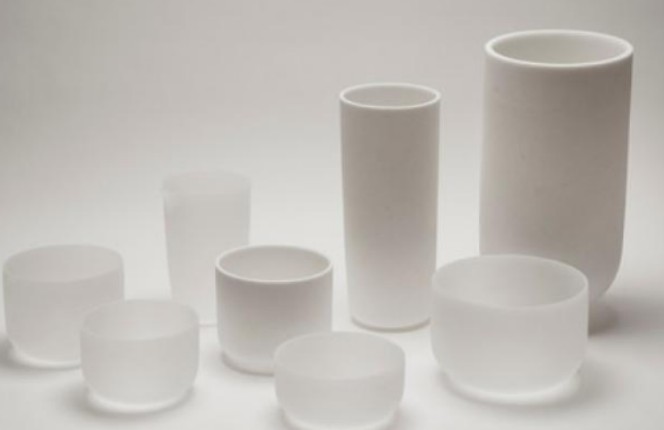

Křemenný kelímeks mají průhledný nebo průsvitný vzhled a tato jedinečná optická vlastnost úzce souvisí s jejich vnitřní mikrostrukturou. Vysoce čisté křemenné kelímky mají obvykle vysokou průhlednost, protože mají velmi málo vnitřních nečistot a relativně kompletní krystalovou strukturu a světlo se při šíření uvnitř méně rozptyluje a absorbuje.

Tento vysoce transparentní křemenný kelímek je nejen krásný na pohled, ale také může poskytnout jasné zorné pole v některých experimentech a výrobách, které vyžadují pozorování stavu roztavených materiálů nebo reakčních procesů, což je pro operátory vhodné pro sledování v reálném čase.

Naopak, pokud křemenný kelímek obsahuje stopové bubliny nebo jiné nečistoty, světlo se během šíření setká s více rozptylovými rozhraními, což způsobí rozptyl a odraz světla, čímž se kelímek stane průsvitným nebo neprůhledným. Přítomnost bublin neovlivňuje pouze průhlednost kelímku, ale může mít také nepříznivý vliv na pevnost a stabilitu kelímku při vysokých teplotách. Například při vysokoteplotním ohřevu mohou bubliny expandovat nebo prasknout a způsobit praskliny nebo poškození povrchu kelímku, a tím ovlivnit jeho životnost a bezpečnost.

Povrchová úprava
Moderní křemenné kelímky jsou často ošetřeny speciálními povlaky na vnitřní stěně. Nejběžnějším povlakovým materiálem je nitrid křemíku, který dokáže účinně zabránit přilnutí roztaveného materiálu k vnitřní stěně kelímku a také může do určité míry prodloužit životnost kelímku. Rovnoměrnost a přilnavost povlaku jsou důležitými ukazateli kvality kelímku.

2. Výkonnostní výhody křemenných kelímků

Vynikající tepelná odolnost
Křemenný kelímeks vynikající výkon v pracovních prostředích s vysokou teplotou. Jeho jedinečná molekulární struktura oxidu křemičitého mu dává vynikající stabilitu při vysokých teplotách a může zachovat strukturální integritu za stálých podmínek vysoké teploty. Tato tepelná odolnost je způsobena speciálním způsobem vazby křemíkových materiálů na bázi křemíku a kyslíku, který má vysokou vazebnou energii a stabilní strukturu.

V praktických aplikacích vydrží křemenné kelímky dlouhodobě bez měknutí a deformace vysokoteplotní prostředí potřebné pro tavení kovů nebo růst krystalů, což je výrazně lepší než běžné keramické výrobky. Stojí za zmínku, že vysoká teplotní stabilita křemenného kelímku se nepromítá pouze do statické teplotní odolnosti, ale také do procesu dynamické změny teploty. Dokáže si zachovat dobré mechanické vlastnosti, kterých je u mnoha jiných materiálů obtížné dosáhnout.

Vynikající chemická stabilita
Chemická inertnost křemenného kelímku je mimořádně vynikající. V běžných tavicích prostředích vykazuje vynikající odolnost proti korozi vůči většině chemikálií. Zejména v kyselých médiích, křemenné kelímky téměř nereagují s běžnými anorganickými kyselinami, což zajišťuje čistotu procesu tavení. Samozřejmě je třeba zdůraznit, že křemenné materiály jsou citlivější na několik silných kyselin, jako je kyselina fluorovodíková a horká kyselina fosforečná, a také snadno podléhají korozi v silně alkalickém prostředí.

Tato selektivní chemická stabilita činí z křemenných kelímků nenahraditelnou volbu v oblastech, jako jsou polovodiče a fotovoltaika, které vyžadují extrémně vysokou čistotu. Při skutečném použití tato chemická inertnost nejen zajišťuje stabilitu procesu, ale také zabraňuje riziku kontaminace taveniny.

Dobré tepelné vlastnosti
Tepelně fyzikální vlastnosti křemenných materiálů jsou zcela unikátní. Jeho koeficient tepelné roztažnosti je extrémně nízký, což znamená, že velikost křemenného kelímku se během procesu nárůstu a poklesu teploty mění velmi málo. Tato vlastnost přináší dvě významné výhody: zaprvé dokáže udržet dobrou rozměrovou stabilitu během teplotních cyklů; za druhé snižuje riziko poškození konstrukce způsobené tepelným namáháním.

Ačkoli křemenné kelímky mají určitou schopnost odolávat teplotním šokům, uživatelé musí být stále opatrní, aby se vyhnuli drastickým změnám teploty, protože rychlý tepelný šok může stále způsobit mikrotrhliny. Ve skutečném provozu se doporučuje přijmout program postupného ohřevu a chlazení, který může maximalizovat výhody tepelného výkonu křemenných kelímků a prodloužit jejich životnost.

Záruka čistoty
Vysoká čistota je jednou z nejpyšnějších vlastností křemenných kelímků. Křemenné kelímky vyrobené pomocí pokročilých čistících procesů mohou mít extrémně nízké hladiny nečistot. Tato výhoda čistoty je důležitá pro procesy, jako je růst polovodičových monokrystalů, které vyžadují extrémně vysokou čistotu materiálu.

Záruka čistoty křemenných kelímků se odráží především ve třech aspektech: za prvé, suroviny jsou přísně tříděny a čištěny; za druhé, výrobní proces se provádí v čistém prostředí; a nakonec se hotový produkt podrobuje několika testům čistoty. Tato komplexní kontrola kvality zajišťuje, že se křemenný kelímek během používání nestane zdrojem kontaminace.

Požadavky na čistotu pro různé oblasti použití se také liší. Špičkové polovodičové aplikace obvykle vyžadují křemenné kelímky nejvyšší čistoty, zatímco některé průmyslové aplikace mohou standardy vhodně zmírnit.

3. Přehled výrobního procesu

Výroba křemenné kelímky je přesný a komplexní proces zahrnující několik klíčových procesních vazeb. První je fáze přípravy suroviny. Výroba vysoce kvalitních křemenných kelímků musí začít přísným tříděním surovin. Vysoce kvalitní křemenná ruda musí projít několika fyzikálními procesy třídění, jako je klasifikace velikosti částic, magnetická separace a odstraňování železa a flotační čištění.

Poté se provádí hluboké chemické čištění, včetně procesu kyselého praní, vysokoteplotní chlorace a čištění ultračisté vody, aby se zajistilo, že čistota surovin dosáhne více než 99,99 %. Vyčištěné suroviny musí projít řadou postupů kontroly kvality, jako je detekce ICP-MS, laserová analýza velikosti částic a testování obsahu vlhkosti, aby byly položeny základy pro následné zpracování.

Tavné lisování je základním článkem výrobního procesu. V současnosti jsou dvě hlavní procesní cesty oblouková metoda a metoda tavení. Výroba obloukovou metodou se provádí v prostředí vysokého vakua za použití vysoce čistého systému grafitových elektrod a křemenný písek se taví přesným řízením energie oblouku a poté se k dosažení rovnoměrného formování používá počítačově řízený odstředivý systém.

Tento proces vyžaduje sledování rozložení teplotního pole v reálném čase, aby byla zajištěna stabilita roztaveného stavu. Metoda tavení využívá speciální pec s víceteplotní zónovou regulací, taví pod ochrannou atmosférou, k formování využívá vysoce přesnou grafitovou formu a nakonec eliminuje vnitřní pnutí pomocí procesu gradientního chladícího žíhání. Oba způsoby mají své výhody a jsou vhodné pro výrobu kelímků různých specifikací a použití.

Vytvarovaný polotovar kelímku musí projít řadou procesů přesného obrábění a povrchové úpravy. Obrábění zahrnuje CNC přesné ořezávání, leštění vnitřního povrchu a úpravu hran pro zajištění rozměrové přesnosti a kvality povrchu. Technologie povrchového potahování je zvláště kritická a k vytvoření jednotné a husté ochranné vrstvy z nitridu křemíku na vnitřní stěně kelímku se používají pokročilé procesy, jako je plazmové stříkání nebo chemické nanášení par CVD.

Pro další zlepšení výkonu produktu jsou zapotřebí speciální procesy, jako je čištění ultrazvukem, povrchová aktivační úprava a antistatická úprava. Tyto kroky jemného zpracování přímo souvisejí s životností a stabilitou procesu kelímku.

Aby byla zajištěna kvalita výrobků, byl zaveden kompletní systém kontroly kvality. Detekce rozměrů využívá technologie, jako je trojrozměrné laserové skenování, vysoce přesné testování kruhovitosti a ultrazvukové měření tloušťky, aby bylo dosaženo digitální kontroly v plné velikosti.

Testy výkonu zahrnují testy deformace při vysoké teplotě, testy tepelných šoků a analýzu čistoty pro simulaci skutečných podmínek použití pro ověření spolehlivosti produktu. Spojení nedestruktivního testování využívá technologie, jako je rentgenová detekce vad, ultrazvukové testování a optické automatické třídění, aby bylo zajištěno, že produkt nemá žádné vnitřní vady. Každý testovací odkaz má přísné standardy kvality a nekvalifikované produkty budou okamžitě izolovány a zpracovány.

4. Hlavní oblasti použití

Fotovoltaické průmyslové aplikace:
V řetězci fotovoltaického průmyslu hrají křemenné kelímky klíčovou roli, zejména při růstu monokrystalu křemíku. Při použití Czochralského metody k výrobě monokrystalického křemíku musí křemenný kelímek jako nádoba z roztaveného křemíku odolat prostředí s vysokou teplotou vyšší než 1600 °C. Zvláštností křemenných kelímků fotovoltaické kvality je, že: za prvé, jejich vnitřní stěna musí být obvykle potažena povlakem z nitridu křemíku, který může zabránit ulpívání křemíkové taveniny na stěně kelímku a účinně kontrolovat pronikání obsahu kyslíku; za druhé, kvůli extrémním požadavkům na čistotu růstu monokrystalu křemíku musí být kelímek vyroben z křemenného písku ultra vysoké čistoty a obsah kovových nečistot musí být řízen na úrovni ppb.

Za zmínku stojí, že za kontinuálních vysokoteplotních pracovních podmínek bude křemenný kelímek postupně krystalizovat a tvořit křemennou fázi, což výrazně sníží mechanickou pevnost kelímku. Fotovoltaické kelímky jsou proto obvykle navrženy jako výrobky na jedno použití a pro každou pec růstu monokrystalu křemíku je třeba vyměnit nový kelímek.

Aplikace pro výrobu polovodičů:
Polovodičový průmysl předložil přísnější technické požadavky na křemenné kelímky. V procesu přípravy křemíkových monokrystalů pro integrované obvody musí křemenné kelímky zajistit nejen extrémně vysokou čistotu, ale také mít vynikající tepelnou stabilitu a rozměrovou přesnost.

Speciálními vlastnostmi kelímků polovodičové kvality jsou: za prvé, příprava obloukovou metodou musí být provedena pod ochranou argonu o ultra vysoké čistotě, aby se zabránilo jakékoli možné kontaminaci; za druhé, proces úpravy vnitřního povrchu je sofistikovanější a tloušťka povlaku musí být řízena s přesností na úrovni mikronů; za třetí, existují přísné požadavky na tepelnou historii kelímku a je třeba zajistit, aby se při vysokých teplotách neuvolňovaly žádné těkavé látky.

S neustálým snižováním velikosti polovodičových součástek se požadavky na kvalitu křemenných kelímků nadále zvyšují, zejména při snižování mikrodefektů a řízení obsahu kyslíku. Byly nastoleny nové výzvy.

Aplikace přípravy speciálních materiálů:
V oblasti speciálních materiálů, křemenné kelímky zobrazit jedinečnou hodnotu aplikace. Při tavení drahých kovů, jako je čištění kovů skupiny platiny, může chemická inertnost křemenných kelímků zajistit, že kovy nejsou kontaminovány; při výrobě speciálního skla, jako je optické sklo a laserové sklo, zajišťuje vysoká čistota křemenných kelímků světelnou propustnost skla; v procesu růstu laserových krystalů, jako je YAG, safír a další krystaly, mohou křemenné kelímky poskytovat stabilní prostředí pro tavení.

Speciální požadavky těchto aplikací na kelímky zahrnují: navrhování specifických geometrických tvarů pro různé charakteristiky taveniny; vývoj speciálních povlaků pro zlepšení vlastností rozhraní; a optimalizaci rozložení tepelného pole podle požadavků procesu. Při některých zvláštních příležitostech jsou pro pozorování procesu tavení zapotřebí také průhledné křemenné kelímky.

Aplikace vědeckovýzkumných experimentů:
V oblasti výzkumu materiálové vědy jsou křemenné kelímky nepostradatelnými experimentálními nástroji. Charakteristiky laboratorních kelímků jsou: různé specifikace, od několika mililitrů do několika litrů; jemný design, některé vybaveny speciální strukturou víka a průduchů; přísné požadavky na čistotu, zejména při použití pro syntézu nanomateriálů.

Zvláštní hodnota kelímků vědeckého výzkumu spočívá v tom, že: za prvé mohou splňovat speciální požadavky na životní prostředí při výzkumu a vývoji nových materiálů, jako je ultravysoké vakuum nebo speciální atmosféra; za druhé, mohou odolat některým extrémním experimentálním podmínkám, jako je rychlý nárůst a pokles teploty nebo silné korozivní prostředí; za třetí, některé výzkumné kelímky také integrují speciální funkce, jako je měření teploty a pozorování.

S rozvojem materiálové vědy se vědeckovýzkumné křemenné kelímky rozvíjejí směrem k funkcionalizaci a inteligenci, jako je vývoj kompozitních kelímků s katalytickými funkcemi, nebo chytrých kelímků s integrovanými senzory.

Aplikace ve vznikajících oborech:
Kromě tradičních aplikací vykazují křemenné kelímky také široké vyhlídky v oblasti nově vznikajících technologií. Při přípravě polovodičových materiálů třetí generace se křemenné kelímky musí přizpůsobit vyšším teplotám růstu; v procesu slinování materiálů s kladnými elektrodami lithium-iontových baterií může stabilita křemenných kelímků zlepšit vlastnosti materiálu; při výzkumu a vývoji nových fotovoltaických perovskitových materiálů poskytují křemenné kelímky ideální reakční prostředí.

Tyto nově vznikající aplikace předložily nové požadavky na křemenné kelímky, včetně vývoje produktů s vyššími teplotními třídami, zlepšení stability ve specifických chemických prostředích a navrhování složitějších strukturních tvarů. V budoucnu, s průlomem nové materiálové technologie, se rozsah použití křemenných kelímků dále rozšíří.

5. Rozdíl mezi křemenným kelímkem a keramickým nebo grafitovým kelímkem
Výhoda chemické stability:
Chemická inertnost křemenný kelímek je vynikající, což je způsobeno především jeho stabilní tetraedrickou krystalickou strukturou SiO2. V prostředí vysokoteplotního tavení křemenný materiál téměř nereaguje s většinou kovových tavenin, včetně aktivních kovů, jako je křemík a hliník. Tato vlastnost je zvláště důležitá při výrobě polovodičů, protože i znečištění nečistotami na úrovni dílů na miliardu může vést k výraznému snížení výkonu čipu.

Pro srovnání, keramické kelímky z oxidu hlinitého reagují s určitými přechodnými kovy při vysokých teplotách, zatímco grafitové kelímky nevyhnutelně vnášejí do taveniny uhlíkové nečistoty. Stojí za zmínku, že křemenné kelímky jsou zvláště odolné vůči anorganickým kyselinám a mohou odolat korozi způsobené většinou silných kyselin kromě kyseliny fluorovodíkové a horké kyseliny fosforečné. V silně alkalickém prostředí, zejména za podmínek vysoké teploty, však bude křemen postupně erodovat, což vyžaduje zvláštní pozornost při jeho používání.

Přizpůsobivost prostředí s vysokou teplotou:
Stabilita křemenných kelímků ve vysokoteplotních oxidačních atmosférách je jeho významnou předností. Ve vzdušném prostředí může pracovat stabilně po dlouhou dobu při teplotě blízké jeho bodu měknutí, zatímco grafitový kelímek za těchto podmínek rychle oxiduje a ztrácí se. Experimentální data ukazují, že za stejných podmínek může životnost křemenného kelímku dosáhnout 5-10násobku životnosti grafitového kelímku.

Ačkoli některé speciální keramiky, jako je oxid zirkoničitý, mohou také odolat vysokým teplotám, často mají problémy se změnou fáze, což má za následek sníženou tepelnou stabilitu. Křemenný kelímek si dokáže nejen udržet stálý tvar při vysokých teplotách, ale také se jeho mechanická pevnost pomalu snižuje, díky čemuž je vhodný zejména pro dlouhodobé vysokoteplotní procesy. Ve vakuovém prostředí je výkon křemenného kelímku ještě lepší a nevzniká téměř žádné těkavé znečištění.

Vlastnosti tepelného výkonu:
Tepelně fyzikální vlastnosti křemenných materiálů jsou jedinečné. Jeho koeficient tepelné roztažnosti je pouze asi 1/10 koeficientu běžné keramiky, díky čemuž jsou při změně teploty téměř nezřejmé rozměrové změny. Tato funkce přináší dvě důležité výhody: zaprvé, během teplotního cyklu křemenný kelímek není snadné vytvořit trhliny z tepelného napětí; za druhé, tepelné přizpůsobení s podpůrným zařízením je lepší. I tak je stále nutné vyvarovat se rychlých teplotních změn přesahujících 300 ℃/min, aby nedošlo k poškození tepelným šokem.

Oproti tomu běžná keramika je náchylnější k mikrotrhlinám během tepelných cyklů kvůli vyšším koeficientům tepelné roztažnosti. Ačkoli grafitové materiály mají dobrou tepelnou vodivost, jejich anizotropní tepelná roztažnost často vede ke strukturální deformaci, což ovlivňuje přesnost použití.

Zajištění čistoty:
V oblasti aplikací s ultra vysokou čistotou je výhoda čistoty křemenné kelímky je nenahraditelná. Celkový obsah nečistot ve vysoce čistém křemenném písku připraveném moderními čistícími procesy lze regulovat pod 1 ppm. Tato úroveň čistoty je kritická pro růst polovodičových monokrystalů, protože jakékoli cizí nečistoty se mohou stát zdrojem krystalových defektů.

Naproti tomu i keramické kelímky nejvyšší čistoty se obtížně vyhýbají migraci stopových nečistot, zatímco grafitové kelímky mají vždy riziko kontaminace uhlíkem. Při skutečné výrobě musí křemenné kelímky polovodičové kvality také projít speciální povrchovou úpravou, jako jsou procesy vysokoteplotního spalování a odplyňování, aby se dále snížilo riziko povrchové kontaminace. Tato přísná kontrola čistoty je základem pro zajištění výkonu zařízení.

Optické vlastnosti:
Optické vlastnosti průhledných křemenných kelímků přinášejí jedinečné aplikační výhody. V ultrafialovém až blízkém infračerveném pásmu propustnost vysoce čistého křemene přesahuje 90 %, což operátorovi umožňuje přímo sledovat stav procesu tavení v reálném čase. Tato vizualizační funkce je mimořádně důležitá pro vývoj procesů a řízení procesů. Například při růstu monokrystalu křemíku lze intuitivně pozorovat morfologii rozhraní pevná látka-kapalina.

Naproti tomu keramické a grafitové kelímky jsou zcela neprůhledné a lze je sledovat pouze nepřímými prostředky. Moderní pokročilá výroba také vyvinula křemenné kelímky s pozorovacími okénky, aby vyhovovaly pozorovacím potřebám speciálních procesů. Za zmínku stojí, že průhledný křemen při vysokých teplotách postupně ztrácí průhlednost, což je způsobeno krystalizací, ale to obvykle neovlivňuje jeho základní funkce.

Vlastnosti povrchu:
Speciálně ošetřené křemenný kelímek povrch má vynikající výkon. Prostřednictvím technologií, jako je plazmová chemická depozice z plynné fáze, lze na vnitřním povrchu kelímku vytvořit povlak z nitridu křemíku v nanoměřítku. Tento povlak může nejen účinně bránit přilnavosti taveniny, ale také inhibovat rozpouštění křemene do taveniny.

Experimenty ukazují, že optimalizovaný povlak může prodloužit životnost kelímku o více než 30 %. Naproti tomu povrchová úprava keramických kelímků je obtížnější, kdežto grafitové kelímky vyžadují složitou antioxidační úpravu. Moderní technologie povrchového inženýrství také vyvinula technologii přechodové vrstvy s přechodem, která výrazně zlepšuje pevnost spojení mezi povlakem a substrátem a dále zlepšuje výkon. Tyto technologie povrchové úpravy jsou klíčovou zárukou toho, že křemenný kelímek bude pracovat stabilně v náročných podmínkách.
