Co je trubice z křemenného skla?

Trubice z křemenného skla je speciální skleněná hmota vyrobená z vysoce čisté křemičité suroviny, která se taví při vysoké teplotě a následně precizně zpracovává. Díky svému vynikajícímu komplexnímu výkonu hraje nezastupitelnou roli v high-tech oborech, jako jsou polovodiče, optoelektronika, nová energetika a vědecké výzkumné přístroje.

Nejvýraznějším rysem tohoto materiálu je jeho vynikající odolnost vůči vysokým teplotám, která odolá extrémním teplotám bez deformace nebo praskání, a jeho vynikající odolnost vůči teplotním šokům, která se dokáže přizpůsobit rychlým změnám teplot. Z hlediska optiky mají trubice z křemenného skla extrémně vysokou propustnost světla a jsou vhodné pro širokou škálu spekter od ultrafialového po infračervené. Kromě toho také vykazuje extrémně silnou chemickou stabilitu, odolá většině silných kyselin a vysokoteplotní korozi a zajišťuje dlouhodobé stabilní použití v drsném prostředí.

Trubice z křemenného skla mají také vynikající elektrické izolační vlastnosti a mechanickou pevnost, díky čemuž jsou ideální pro přesná elektronická a optická zařízení. Moderní výrobní technologie může vyrábět velké, vysoce čisté křemenné trubice a může upravit jejich výkon pomocí speciálních procesů tak, aby vyhovovaly potřebám různých aplikačních scénářů. Ať už jde o výrobu polovodičů, komunikaci s optickými vlákny nebo špičková zařízení pro vědecký výzkum, trubice z křemenného skla hrát klíčovou roli a podporovat rozvoj špičkových technologií.

1. Vlastnosti materiálu
Chemické vlastnosti
Vynikající chemická stabilita trubic z křemenného skla pochází z jejich speciálního materiálového složení a struktury. Tento vysoce čistý křemičitý materiál vykazuje téměř dokonalou chemickou inertnost a při pokojové teplotě téměř nereaguje s jinými látkami. Má silnou odolnost vůči většině anorganických kyselin a organických rozpouštědel, včetně silných kyselin, jako je koncentrovaná kyselina sírová, kyselina dusičná a kyselina chlorovodíková, stejně jako organickým sloučeninám, jako jsou alkoholy a ketony. I při vysokých teplotách si trubice z křemenného skla dokážou zachovat tuto stabilní chemickou vlastnost, což z nich dělá ideální obalový materiál pro manipulaci s korozivními látkami.

Trubice z křemenného skla mají slabou odolnost vůči kyselině fluorovodíkové a horké kyselině fosforečné, protože tyto látky mohou specificky reagovat s oxidem křemičitým. Podobně jsou trubice z křemenného skla také náchylné ke korozi ve vysokoteplotním a silně alkalickém prostředí. V praktických aplikacích je třeba věnovat zvláštní pozornost tomu, aby se zabránilo kontaktu s těmito specifickými chemickými prostředími. Je to právě tato jedinečná chemická stabilita, kvůli které jsou trubice z křemenného skla široce používány v oblastech, jako je výroba polovodičů a chemická výroba, které vyžadují extrémně vysokou čistotu materiálu.

Tepelné vlastnosti
Trubice z křemenného sklas dokáže nepřetržitě odolávat ultravysokým teplotám, se kterými se běžné kovové materiály nevyrovnají. Tato vynikající tepelná odolnost pochází z jeho speciální atomové struktury. I za extrémně vysokých teplot si trubice z křemenného skla mohou zachovat strukturální integritu bez měknutí a deformace. Ještě úžasnější je, že při drastických změnách teploty téměř nemění velikost, což je ve vědě o materiálech extrémně vzácné.

Tato jedinečná tepelná stabilita činí z trubic z křemenného skla ideální volbu pro prostředí s extrémními teplotami. Může opakovaně podstoupit rychlé ochlazení z ultra vysoké teploty na pokojovou teplotu bez praskání nebo rozbití, což je důležité v průmyslových procesech, které vyžadují časté tepelné cykly. Relativně nízká tepelná vodivost trubic z křemenného skla z nich zároveň dělá vynikající tepelně izolační materiál, který dokáže účinně blokovat sálání a vedení vysokoteplotních zdrojů tepla.

Optické vlastnosti
Trubice z křemenného skla vykazují nesrovnatelné výhody v optických vlastnostech. Má extrémně široký rozsah spektrální propustnosti a dokáže efektivně přenášet elektromagnetické vlny z hlubokých ultrafialových do blízkých infračervených oblastí. Tato vynikající optická vlastnost z něj činí základní součást přesných optických systémů. Podle různých aplikačních požadavků lze cíleně upravit také optické vlastnosti trubic z křemenného skla.

Speciálním zpracováním lze vyrobit trubice z křemenného skla se specifickými optickými vlastnostmi. Například mléčně křemenné trubice dosahují rovnoměrného rozptylu světla vnitřními mikrobublinovými strukturami, které jsou vhodné pro příležitosti vyžadující měkké osvětlení; přidáním specifických prvků lze vyrobit barevné křemenné trubice se selektivními vlastnostmi propustnosti světla pro speciální optická filtrační zařízení. Tyto nastavitelné optické vlastnosti značně rozšiřují rozsah použití trubic z křemenného skla.

Mechanické a elektrické vlastnosti
Ačkoli trubice z křemenného skla mají vysokou tvrdost a pevnost, jejich křehké vlastnosti vyžadují zvláštní pozornost. Tento materiál je náchylný k praskání, když je vystaven nárazu nebo místnímu namáhání, takže při manipulaci, instalaci a používání je zapotřebí zvláštní opatrnosti. Díky technologii jemné povrchové úpravy mohou trubice z křemenného skla získat extrémně vysokou povrchovou úpravu, která splňuje nejpřísnější požadavky na optické aplikace.

Pokud jde o elektrické vlastnosti, trubice z křemenného skla vykazují vynikající izolační vlastnosti. I při vysokých teplotách si stále může zachovat dobré dielektrické vlastnosti bez výrazných změn vodivosti. Tato stabilní izolační vlastnost z něj dělá ideální izolační materiál pro vysokonapěťová elektrická zařízení a elektronické součástky. Současně mají trubice z křemenného skla také vynikající odolnost proti oblouku a lze je bezpečně používat v prostředí se silným elektrickým polem.

Vlastnosti povrchu a zpracování
Vlastnosti povrchu a zpracování trubice z křemenného skla umožňují jim vyhovět potřebám různých přesných aplikací. Jeho přirozený povrch má vysoký stupeň povrchové úpravy a po přesném vyleštění může dosáhnout téměř dokonalé rovinnosti, splňující přísné požadavky na optické komponenty laserové kvality. Povrch trubic z křemenného skla může být pokoven různými speciálními povlaky, jako jsou antireflexní povlaky, které mohou výrazně zvýšit propustnost, a vodivé povlaky, které mu mohou dodat vodivé vlastnosti.

Z hlediska technologie zpracování vyžaduje zpracování trubic z křemenného skla za tepla extrémně vysoké teploty a k dosažení svařování nebo tváření za tepla se obvykle používá speciální zařízení na vodík-kyslíkový plamen; zatímco zpracování za studena vyžaduje diamantové nástroje pro řezání a vrtání a leštění hran plamenem po zpracování, aby se zabránilo rozšíření mikrotrhlin a ovlivnění pevnosti materiálu.

2. Výrobní proces
Výrobní proces trubice z křemenného skla je vysoce sofistikovaný proces, který vyžaduje přísnou kontrolu kvality, aby se zajistilo, že konečný produkt bude mít vynikající výkon. Současné hlavní výrobní metody zahrnují tažení taveniny a zpracování tvářením a každý proces je navržen pro různé požadavky na produkt.

Výrobní proces tažení taveniny
Jako základní technologie kontinuální výroby má metoda tažení taveniny velmi přesný procesní tok. Na začátku výroby jsou vybrané suroviny z vysoce čistého křemenného písku přiváděny do speciální vysokoteplotní pece. Tato pec používá speciální metodu ohřevu k vytvoření prostředí s velmi vysokou teplotou, dostatečné pro úplné roztavení křemene. Během procesu tavení procházejí suroviny přísnou fází čištění a stopové nečistoty a bubliny jsou odstraněny pomocí vysokoteplotního těkání a chemických reakcí.

Roztavená kapalina z křemenného skla vstupuje do lisovací oblasti, kde přesný formovací systém tvaruje tekuté sklo do trubkové struktury. Konstrukce a výroba formy vyžaduje extrémně vysokou přesnost a její rozměrová tolerance je řízena ve velmi malém rozsahu.

Během procesu tažení zajišťuje přesně řízený teplotní gradient, že si skleněná kapalina během tvarování zachovává nejlepší viskozitu a tekutost. Počítačem řízený trakční systém zároveň natahuje skleněnou trubici konstantní rychlostí a tato rychlost musí být dokonale sladěna s rychlostí ochlazování skleněné kapaliny, aby byla zajištěna rovnoměrnost tloušťky stěny trubice.

Po zformování se trubice z křemenného skla vstupuje do procesu žíhání, což je klíčový krok k zajištění kvality produktu. Žíhací pec využívá zónovou regulaci teploty, která umožňuje, aby se skleněná trubice pomalu ochlazovala podle předem nastavené teplotní křivky. Tento proces může účinně eliminovat zbytkové napětí uvnitř skla a zabránit praskání nebo deformaci produktu během následného zpracování nebo použití. Žíhaný produkt také musí projít přísnou kontrolou kvality, včetně měření rozměrů, analýzy napětí a testování optického výkonu.

Zpracování procesu výroby výlisku
Metoda zpracování tvarování se používá hlavně při výrobě speciálních tvarovaných výrobků z křemenného skla a jeho procesní charakteristiky se více zaměřují na flexibilitu a přesnost. Proces využívá vysoce kvalitní prefabrikované křemenné skleněné materiály jako suroviny, které byly přísně tříděny a předupraveny.

Během zpracování operátor používá speciálně navržené zařízení pro tepelné zpracování k místnímu ohřevu křemenného skla. Teplota ohřevu musí být přesně řízena, aby se dosáhlo dostatečného změkčení pro formování a zabránilo se nadměrnému ohřevu, který poškodí vlastnosti materiálu. Zkušení technici posoudí nejvhodnější dobu zpracování sledováním stavu viskózního toku skla.

U výrobků se složitými tvary, jako jsou trubky s více koleny nebo spojky speciálního tvaru, jsou obvykle vyžadovány speciální formy pro dokončení výlisku. Formovací materiál musí být schopen odolat teplotě zpracování křemenného skla a zároveň zajistit hladkost formovacího povrchu. V některých případech s vysokou přesností se také používá počítačově podporované CNC obráběcí zařízení k dosažení přesnějšího řízení lisování.

Výrobky po zpracování a formování musí také projít jemným žíháním. Na rozdíl od metody tavného tažení vyžaduje proces žíhání těchto speciálních tvarovaných výrobků často přizpůsobené teplotní křivky, aby se vyrovnaly s potřebami odlehčení pnutí u dílů s různou tloušťkou. Nakonec musí každý výrobek projít přísnou kontrolou vzhledu, měřením rozměrů a testováním výkonu, aby bylo zajištěno, že splňuje požadavky použití.

Systém kontroly kvality obou procesů zahrnuje mnohonásobné propojení, jako je kontrola surovin, monitorování procesu a kontrola hotových výrobků. Moderní výrobní linka je také vybavena online monitorovacím systémem pro sledování klíčových procesních parametrů v reálném čase, aby byla zajištěna stabilita výrobního procesu a konzistentní výkonnost produktu.

Prostřednictvím těchto přesných výrobních procesů mohou trubice z křemenného skla splnit přísné požadavky na materiálové vlastnosti ve špičkových oborech, jako jsou polovodiče a optika.

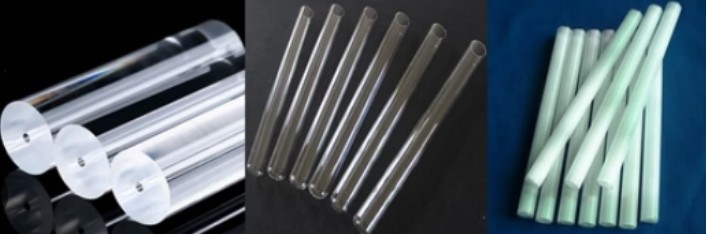

3. Hlavní klasifikace

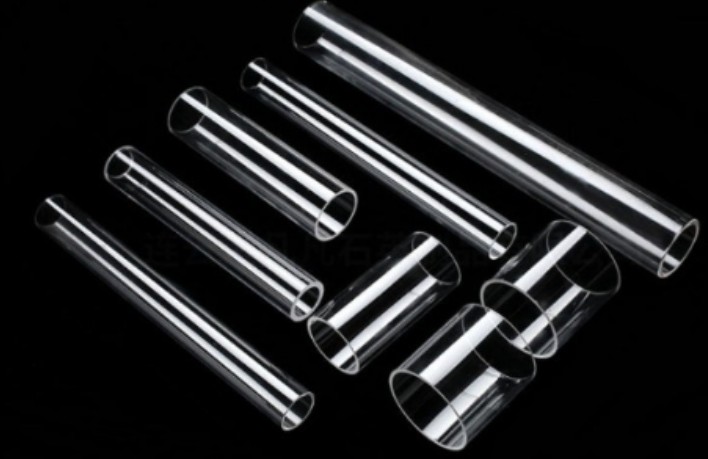

Průhledná křemenná trubice
Jako nejzákladnější typ má vynikající výkon transparentní trubice z křemenného skla pochází z přísně kontrolovaného výrobního procesu. Tento druh trubice používá jako surovinu křemičitý písek ultra vysoké čistoty a je odstraněn speciálním procesem tavení, aby se vytvořila vysoce homogenní amorfní struktura. Jeho mikrostruktura je hustá a rovnoměrná a téměř zde nejsou žádná centra rozptylu světla, takže má vynikající optickou propustnost. Dokáže si udržet stabilní propustnost v širokém spektru od hlubokého ultrafialového záření až po blízké infračervené, což z něj činí ideální materiál pro optické systémy.

V polovodičovém průmyslu jsou transparentní křemenné trubice široce používány jako klíčové komponenty, jako jsou trubky difuzních pecí a epitaxní reakční trubky, kvůli jejich chemické inertnosti a tepelné stabilitě. V oblasti osvětlování se používá k výrobě světelných dutin speciálních světelných zdrojů, jako jsou vysokotlaké plynové výbojky a ultrafialové germicidní výbojky. Často se používá jako klíčová optická součást, jako jsou optická okna a vzorkové buňky ve vědeckých výzkumných přístrojích. Běžně se také používá v lékařských zařízeních jako součást optického přenosu nástrojů, jako jsou endoskopy.

Oválná křemenná trubice
Zvláštní vzhled opálové křemenné trubice pochází ze submikronové bublinkové sítě rovnoměrně rozložené uvnitř. Tyto bubliny vznikají přesným řízením procesních parametrů během procesu tavení a jejich velikost a hustota distribuce přímo ovlivňují optické vlastnosti trubice. Bublinková struktura nejen vytváří efekt měkkého rozptylu světla, ale také výrazně snižuje tepelnou vodivost materiálu, díky čemuž má dobré tepelně izolační vlastnosti.

V oblasti infračerveného ohřevu mohou opalizující křemenné trubice rovnoměrně rozptýlit tepelné záření a zabránit místnímu přehřátí. Často se používá jako ochranná trubice topného prvku v zařízeních na zpracování potravin, která může zajistit účinnost ohřevu a zabránit připálení jídla. Ve speciálních osvětlovacích zařízeních se používá k vytvoření neoslňujícího rovnoměrného plošného světelného zdroje. Některé analytické přístroje také používají opalescentní křemenné trubice jako komůrky pro vzorky, aby se dosáhlo jednotné dráhy detekčního světla.

Barevné křemenné trubice
Požadavky na výrobní proces barevných křemenných trubic jsou extrémně vysoké a je třeba dosáhnout stabilních barevných efektů při zachování základních vlastností křemenného skla. Proces barvení obvykle používá metodu vysokoteplotního tavení k rovnoměrnému začlenění specifických oxidů kovů do křemenné matrice. Různá barviva budou produkovat charakteristická absorpční spektra, jako například prvky kobaltu produkují modrou, prvky manganu produkují fialovou atd.

Tyto barevné trubice jsou nejen dekorativní, ale co je důležitější, mají selektivní filtrační vlastnosti. V systémech scénického osvětlení mohou barevné křemenné trubice přímo produkovat specifické barevné světlo. V optických experimentálních zařízeních může být použit jako filtrační prvek pro specifické vlnové délky. Některá průmyslová detekční zařízení také využívají svých filtračních vlastností pro spektrální analýzu. Speciálně vytvořené barevné trubice mohou také stínit škodlivé záření a používají se v ochranných zařízeních.

Křemenné trubice speciálního tvaru
Výroba speciálních tvarovaných křemenných trubic plně demonstruje flexibilitu technologie zpracování křemenného skla. Podle požadavků aplikace je možné z něj vyrobit různé složité geometrické tvary, včetně víceúhlových ohybů, třícestných trubek ve tvaru T, redukčních spojovacích trubek atd. Tyto speciální tvary obvykle vyžadují kombinaci více technologií zpracování, jako je ohýbání za tepla, přesné svařování a obrábění.

V polovodičových zařízeních se křemenné trubice speciálního tvaru používají k budování složitých systémů dodávky plynu. V chemické výrobě mohou speciální tvarované křemenné trubice splnit náročné procesní požadavky. Experimentální zařízení pro vědecký výzkum často vyžadují přizpůsobené křemenné potrubní systémy. Některá zdravotnická zařízení také používají jako klíčové funkční komponenty speciálně tvarované křemenné trubice.

Nízkohydroxylové trubice
Výroba křemenných trubek s nízkým obsahem hydroxylových skupin vyžaduje speciální řízení procesu. Obsah hydroxylů v materiálu lze výrazně snížit optimalizací tavicí atmosféry, použitím technologie vakuového odplynění a použitím vysoce čistých surovin. Pokročilejší technologie zahrnují také speciální procesy, jako je následné plazmové zpracování.

V oblasti laserové technologie nízkohydroxylové trubice výrazně snižují ztráty absorpcí infračerveného záření a jsou základními součástmi vysoce výkonných laserů. V přesných optických systémech může snížit optické zkreslení způsobené hydroxylovými skupinami. Některá speciální zařízení světelných zdrojů také vyžadují nízkohydroxylové trubice, aby byla zajištěna spektrální čistota. V oblasti optických vláknových komunikací se používá jako předtvarový materiál pro nízkoztrátová optická vlákna.

4. Hlavní oblasti použití
V oblasti optoelektronických technologií trubice z křemenného skla hrají nezastupitelnou roli. Jako základní součást speciálních světelných zdrojů je široce používán při výrobě vysokotlakých plynových výbojek, včetně metalhalogenidových výbojek, vysokotlakých sodíkových výbojek atd. Tato osvětlovací zařízení mohou při práci dosáhnout vnitřní teploty tisíců stupňů Celsia, doprovázené silným ultrafialovým zářením.

Trubice z křemenného skla jsou dokonale kvalifikované díky své vysoké teplotní odolnosti a anti-ultrafialovým vlastnostem. Při aplikaci ultrafialové technologie jsou trubice z křemenného skla preferovaným materiálem pro výrobu UV sterilizačních lamp, ultrafialových vytvrzovacích lamp a dalších zařízení. Jejich vynikající propustnost ultrafialového záření zajišťuje sterilizační a vytvrzovací účinky.

Oblast optických vláknových komunikací je neoddělitelná od trubic z křemenného skla. Jako základní materiál předlisku optického vlákna prochází vysoce čistá křemenná trubice složitým procesem nanášení a tažení, aby se nakonec vytvořilo optické vlákno, které přenáší optické signály. V laserové technologii se speciálně upravené trubice z křemenného skla používají k výrobě klíčových součástí, jako je rezonanční dutina laseru a výstupní okno. Jejich vynikající optická rovnoměrnost a tepelná stabilita zajišťují kvalitu a stabilitu laserového výstupu.

Výroba polovodičů je vysoce závislá na trubicích z křemenného skla. Trubky z křemenného skla hrají důležitou roli v mnoha klíčových článcích při výrobě čipů. V procesu růstu monokrystalu křemíku zajišťují vysoce čisté křemenné kelímky a komponenty tepelného pole čisté prostředí pro růst krystalů. Při vysokoteplotních procesech, jako je difúze a oxidace, se trubice z křemenného skla používají jako procesní dutiny a potrubí pro dodávku plynu, aby vydržely korozivní plyny a extrémní teploty.

V zařízeních na zpracování plátků, trubice z křemenného skla jsou vyráběny do klíčových součástí, jako jsou nosiče plátků a rozdělovače plynu různých tvarů. Fotovoltaický průmysl také používá velké množství trubic z křemenného skla, zejména v ingotech z polykrystalického křemíku a zařízení pro růst monokrystalu křemíku. Čistota křemenných trubic přímo ovlivňuje účinnost konverze solárních článků. S neustálým rozvojem uzlů polovodičového procesu jsou požadavky na čistotu a rovinnost trubic z křemenného skla stále vyšší a vyšší.

Chemický průmysl plně využívá vynikající chemickou stabilitu trubic z křemenného skla. V procesu zpracování korozivních médií, jako jsou silné kyseliny a silné alkálie, vykazují reaktory z křemenného skla, výměníky tepla a další zařízení vynikající odolnost proti korozi. V laboratoři se z trubic z křemenného skla vyrábí různá přesná experimentální zařízení, jako jsou kyvety pro spektrální analýzu, zkumavky pro vysokoteplotní reakce atd., a jejich chemická inertnost zajišťuje přesnost experimentálních dat.

V oblasti analytického testování zajišťují přesnost spektrálního měření křemenné kyvety, optické hranoly a další komponenty. Vědecko-výzkumné instituce často používají trubice z křemenného skla ke stavbě speciálních experimentálních zařízení, jako jsou vysokoteplotní pozorovací okna, komponenty vakuového systému atd., aby vyhovovaly experimentálním potřebám v extrémních podmínkách. Aplikace trubic z křemenného skla v těchto oborech značně rozšířila možnosti chemického výzkumu a experimentů.

V oblasti průmyslového vytápění trubice z křemenného skla jsou široce používány jako radiační trubice a ochranné návleky pro infračervené ohřívače. Jeho vysoká teplotní odolnost umožňuje topnému zařízení pracovat stabilně a po dlouhou dobu v náročných prostředích. V lékařských sterilizačních zařízeních snesou sterilizační nádoby vyrobené z trubic z křemenného skla opakovanou sterilizaci vysokoteplotní a vysokotlakou párou.

Klíčové komponenty, jako jsou pozorovací okénka a ochranné kryty senzorů letadel a kosmických lodí, jsou vyrobeny ze speciálních trubic z křemenného skla, aby byla zajištěna spolehlivost v extrémních prostředích. Potravinářský průmysl využívá bezpečnostních a netoxických vlastností trubic z křemenného skla k jejich aplikaci na topná zařízení, která přicházejí do přímého kontaktu s potravinami, jako jsou topné trubky pro pečicí zařízení.
