Borosilikátové sklo vs. křemenné sklo

Borosilikátové sklo a křemenné sklo nejsou zaměnitelné – slouží zásadně odlišným výkonnostním úrovním. Křemenné sklo překonává borosilikátové sklo v maximální teplotní odolnosti, chemické čistotě a propustnosti UV záření , zatímco borosilikátové sklo nabízí spolehlivý výkon pro každodenní laboratorní, průmyslové a spotřebitelské aplikace za dostupnější cenu. Pokud vaše aplikace vyžaduje trvalou expozici nad 500 °C, hlubokou UV transparentnost nebo čistotu polovodičové kvality, je křemenné sklo správnou volbou. Pro standardní laboratorní sklo, potrubní systémy nebo optické komponenty pracující ve viditelném spektru je borosilikátové sklo více než dostatečné.

Složení: Z čeho je každý materiál vyroben

Borosilikátové sklo je vícesložkové sklo vyrobené převážně z oxidu křemičitého (SiO₂) s přídavkem 12–15 % oxid boritý (B₂O₃) spolu s malým množstvím oxidu hlinitého (Al203) a oxidů alkalických kovů, jako je oxid sodný nebo draselný. Modifikátor sítě oxidu boritého snižuje koeficient tepelné roztažnosti a zlepšuje odolnost proti tepelným šokům ve srovnání s běžným sodnovápenatým sklem.

Křemenné sklo, také nazývané tavený oxid křemičitý nebo tavený křemen v závislosti na surovině, se skládá z oxid křemičitý o čistotě 99,9 % nebo vyšší . Přírodní křemenný písek se používá pro standardní jakosti, zatímco syntetický křemen vyrobený plamenovou hydrolýzou nebo chemickým napařováním dosahuje čistoty nad 99,9999 % SiO₂. Tato téměř dokonalá chemická jednoduchost je hlavní příčinou vynikajících tepelných a optických vlastností křemenného skla.

Teplotní odolnost: Široká výkonnostní mezera

Tepelný výkon je nejkritičtějším rozdílem mezi těmito dvěma materiály a přímo určuje hranice jejich použití.

CTE křemenného skla je spravedlivé 0,55 x 10⁻⁶/°C — zhruba šestkrát nižší než borosilikát — znamená, že se při teplotním cyklování roztahuje a smršťuje mnohem méně, a proto lze křemenné komponenty přenášet přímo z vysokoteplotní pece do prostředí s pokojovou teplotou bez praskání.

Optický přenos: Rozhodujícím faktorem je přístup UV záření

Oba materiály účinně propouštějí viditelné světlo, ale jejich chování se výrazně liší v ultrafialové (UV) oblasti.

• Borosilikátové sklo přenáší vlnové délky zhruba od 350 nm do 2500 nm a pokrývá většinu viditelného a blízkého infračerveného spektra. Je z velké části neprůhledný pod 300 nm, takže není vhodný pro aplikace hlubokého UV záření.
• Křemenné sklo (tavený oxid křemičitý) propouští vlnové délky od přibližně 150 nm do 3500 nm. Syntetické třídy mohou dosahovat až 160 nm, což umožňuje aplikace ve vakuové UV (VUV) litografii a UV sterilizaci při 254 nm.

Tato výhoda UV průhlednosti dělá z křemenného skla standardní materiál pro UV spektrometrové cely, optiku excimerového laseru, UV vytvrzovací systémy a obaly germicidních lamp. Borosilikátové sklo jednoduše absorbuje vlnové délky, na které tyto systémy spoléhají.

Chemická čistota a riziko kontaminace

Vícesložková povaha borosilikátového skla zavádí stopové prvky – bór, sodík, hliník a draslík – které se mohou vyluhovat do obsahu při dlouhodobém vystavení agresivním chemikáliím nebo vysokým teplotám. Zatímco míra vyluhování je za standardních podmínek velmi nízká, stává se problematickou v:

• Zpracování polovodičových plátků, kde i kontaminace kovem v částech na miliardu (ppb) narušuje výkon zařízení
• Vysoce čistá analytická chemie vyžadující hodnoty slepého pokusu pod detekční limity
• Farmaceutická výroba pod přísnými předpisy pro extrahování a vyluhování (E&L).

Křemenné sklo v podstatě čistý Si02 , zavádí do jakéhokoli kontaktního média pouze křemík a kyslík. Typy syntetického taveného oxidu křemičitého používané v polovodičových difúzních pecích jsou specifikovány s kovovými nečistotami pod 20 ppb celkem, kterým se borosilikátové sklo nemůže vyrovnat.

Mechanické a fyzikální vlastnosti

Kromě tepelného a optického chování jsou tyto dva materiály přiměřeně srovnatelné v každodenním mechanickém výkonu, i když některé rozdíly stojí za zmínku.

Křemenné sklo má výrazně vyšší tvrdost ( ~1050 HV versus ~480 HV ) znamená, že křemenné komponenty časem lépe odolávají poškrábání povrchu, což je důležité v optických systémech, kde kvalita povrchu přímo ovlivňuje výkon. Jeho nižší dielektrická konstanta z něj také činí preferovaný substrátový materiál ve vysokofrekvenčních elektronických aplikacích.

Typické aplikace: Kde se používá každý materiál

Aplikace borosilikátového skla

• Laboratorní sklo: kádinky, baňky, zkumavky, kondenzátory a pipety používané v chemickém a biologickém výzkumu
• Průmyslová průhledítka a potrubí pro chemické závody pracující pod 450°C
• Farmaceutické lahvičky, ampule a zásobníky, kde borosilikátové sklo typu I splňuje normy USP a EP pro balení léků
• Spotřební nádobí a nádoby na pečení navržené tak, aby vydržely teploty trouby a použití na varné desce
• Polotovary zrcadel dalekohledů a objektivy fotoaparátů ve středních optických přístrojích
• Elektroizolační komponenty v osvětlení a elektronice

Aplikace křemenného skla

• Výroba polovodičů: difuzní trubice, lodní nosiče a procesní komory při výrobě plátků, kde se kontaminace kovy musí udržovat pod úrovní ppb
• Obaly UV lamp pro germicidní, excimerové a rtuťové obloukové lampy vysílající při 185 nm a 254 nm
• Vysoce přesné optické čočky, hranoly a okna pro UV a hluboké UV litografické systémy
• Vysokoteplotní pecní trubky a kelímky pro procesy růstu kovů, keramiky a krystalů
• Předlisky z optických vláken jako základní materiál pro optické vlákno telekomunikační kvality
• Zrcadla vesmírných dalekohledů a satelitní optické systémy vyžadující nulové tepelné zkreslení při extrémních výkyvech teplot

Zpracovatelnost a výrobní aspekty

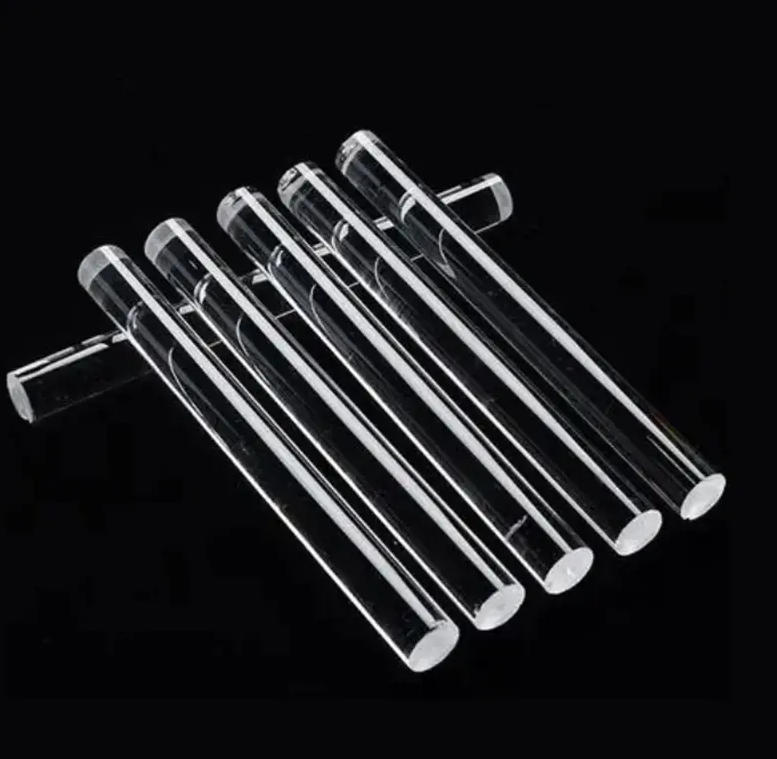

Borosilikátové sklo má relativně nízkou pracovní teplotu kolem 820 °C a lze je tvarovat, foukat a tavit pomocí standardního zařízení na foukání skla. Díky tomu je zakázková výroba laboratorního skla a průmyslových komponent přímočará a materiál je široce dostupný ve formě trubek, tyčí a desek.

Křemenné sklo vyžaduje pracovní teploty vyšší 1600 °C , což vyžaduje specializované kyslíkovodíkové nebo plazmové hořáky a kvalifikovanou obsluhu. Tavení, tvarování a svařování křemene je náročnější proces, který trvá déle a vyžaduje více energie. Výroba složitých geometrií v křemeni je proto obtížnější a dodací lhůty pro zakázkové křemenné komponenty jsou obvykle delší než u borosilikátových ekvivalentů.

Z hlediska obrábění vyšší tvrdost křemenného skla (kolem 1050 HV) znamená, že vyžaduje diamantové nebo abrazivní nástroje, což prodlužuje dobu zpracování ve srovnání s měkčím borosilikátem. Nicméně, stejná tvrdost poskytuje lepší rozměrovou stabilitu hotových křemenných součástí za abrazivních podmínek nebo podmínek vysokého zatížení.

Jak si vybrat: Praktický průvodce rozhodováním

Pomocí následujících kritérií určete, který materiál se hodí pro vaši aplikaci:

• Provozní teplota nad 500 °C: Je vyžadováno křemenné sklo. Borosilikát změkne a deformuje se.
• UV vlnové délky pod 300 nm: Pouze křemenné sklo. Borosilikát blokuje tyto vlnové délky.
• Polovodičový nebo ultra-vysoko čistý proces: Syntetický křemen s ověřenými specifikacemi kovových nečistot je povinný.
• Standardní laboratorní nebo farmaceutické použití: Borosilikátové sklo typu I plně splňuje požadavky ISO a lékopisu při nižší ceně a snadnější dostupnosti.
• Optika viditelného spektra: Buď materiál funguje; borosilikát je adekvátní a snáze se získává pro většinu optických komponent střední třídy.
• Extrémní tepelné cyklování: Křemenné sklo, které má CTE šestkrát nižší než borosilikátové, zvládá rychlé změny teplot s výrazně menším rizikem praskání.

Závěr: specifikovat křemenné sklo když teplota, čistota nebo propustnost UV tlačí za hranice toho, co může poskytnout borosilikát. Ve všech ostatních případech je borosilikátové sklo robustní, nákladově efektivní a široce dostupné řešení, které spolehlivě slouží vědeckým a průmyslovým aplikacím již více než století.
