Jak optimalizovat výkon křemenného kelímku?

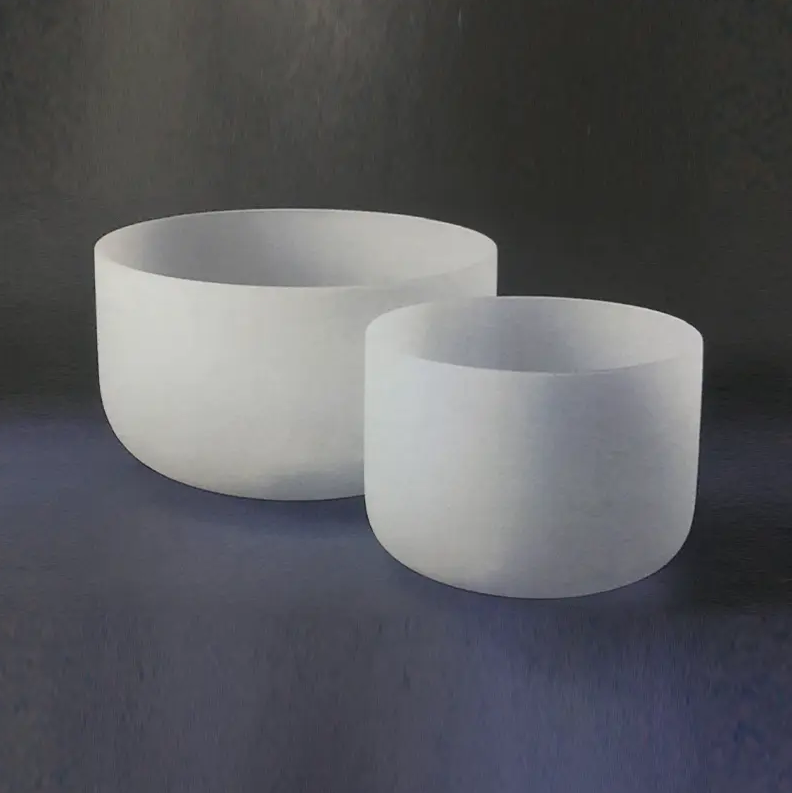

Klíčové strategie k optimalizaci Křemenný kelímek Výkon

Nejúčinnějším způsobem optimalizace výkonu křemenného kelímku je kontrola teplotních gradientů, dodržování přísných protokolů kontaminace a přizpůsobení jakosti kelímku specifické procesní teplotě a chemickému prostředí. Tyto tři faktory společně odpovídají za většinu předčasných poruch a ztrát výnosu v polovodičových, solárních a laboratorních aplikacích. Následující části rozdělují jednotlivé optimalizační páky s praktickými pokyny.

Vyberte správnou kvalitu kelímku pro váš proces

Ne všechny křemenné kelímky jsou si rovni. Čistota surového oxidu křemičitého, způsob výroby (tavený vs. syntetický) a obsah OH – to vše určuje horní provozní teplotu a chemickou odolnost. Použití nedostatečně specifikovaného kelímku je jedinou nejčastější příčinou předčasného selhání.

Porovnání běžných stupňů kelímku

Pro křemíkové Czochralského (CZ) procesy, kelímky syntetické kvality s úrovněmi kovových nečistot pod celkem 1 ppm jsou povinné. Použití standardního materiálu zavádí kontaminaci železa, hliníku a vápníku přímo do taveniny, čímž se snižuje životnost menšinových nosičů a výtěžnost zařízení.

Ovládejte teplotní gradienty, abyste zabránili praskání

Křemen má velmi nízký koeficient tepelné roztažnosti (~0,55 × 10⁻⁶/°C), ale je křehký. Rychlé změny teploty vytvářejí strmé gradienty vnitřního napětí, které překračují modul lomu materiálu ( ~50 MPa ), což způsobí prasknutí nebo katastrofální zlomeninu.

Doporučené rampové rychlosti vytápění a chlazení

• Pod 200 °C: Náběh na ne více než 10 °C/min — povrchová vlhkost a adsorbované plyny musí postupně unikat.
• 200 °C až 600 °C: limit na 5 °C/min — toto rozmezí protíná přechodovou zónu α–β cristobalitu, kde jsou objemové změny významné.
• 600 °C do procesní teploty: 3–5 °C/min je typický pro velké kelímky (průměr > 300 mm).
• Chlazení: vždy dodržujte kontrolovaný sestup; kalení nad 800 °C způsobuje nevratné mikrofraktury i bez viditelného praskání.

Při růstu křemíku CZ je běžnou praxí udržovat kelímek při teplotě 900 °C 30–60 minut během počátečního náběhu k vyrovnání teploty přes tloušťku stěny před zvýšením na bod tání křemíku (1 414 °C).

Minimalizujte devitrifikaci a prodlužte životnost

Devitrifikace – přeměna amorfního oxidu křemičitého na krystalický cristobalit – začíná přibližně v 1000 °C a zrychluje nad 1 200 °C. Jakmile se odskelnění rozšíří přes vnitřní stěnu, kelímek se stane mechanicky nestabilním a musí být vyměněn. Je hlavní příčinou zkrácení životnosti kelímku při vysokoteplotních aplikacích.

Opatření pro prevenci devitrifikace

• Minimalizujte kontaminaci alkalickými kovy. Sodné a draselné ionty působí jako nukleační katalyzátory. Dokonce i zbytky otisků prstů obsahující sodík mohou zahájit odskelnění v místě kontaktu.
• Používejte ochranné nátěry. Tenký povlak z nitridu křemíku (Si3N4) nebo síranu barnatého (BaSO4) na vnitřní stěně zpomaluje čelo krystalizace. V solárních aplikacích bylo prokázáno, že povlaky BaSO₄ prodlužují životnost kelímku 15–30 % .
• Omezte kumulativní vystavení vysokým teplotám. Sledovat celkový počet hodin nad 1 100 °C; většina kelímků s vysokou čistotou je dimenzována na 100–200 hodin v tomto rozmezí, než se devitrifikace stane strukturálně významnou.
• Pracujte v inertní nebo redukční atmosféře. Prostředí bohatá na kyslík urychluje povrchové oxidační reakce, které podporují nukleaci krystalitů.

Implementujte přísné protokoly o kontaminaci a manipulaci

Povrchová kontaminace nejen spouští odskelnění, ale také vnáší nečistoty do citlivých tavenin. V polovodičových CZ procesech může jedna částice silicidu železa o velikosti 0,5 μm generovat dostatečné množství kontaminace železem, aby se snížila životnost menšinového nosiče plátků pod přijatelné limity v sousední krystalové sekci.

Nejlepší postupy pro manipulaci a čištění

1. S kelímky vždy manipulujte s rukavice pro čisté prostory (nitril nebo polyetylen, bez kovu) — nikdy holé ruce.
2. Nové kelímky předem vyčistěte zředěným roztokem HF (typicky 2–5 % HF po dobu 10–15 minut), poté důkladně opláchněte deionizovanou vodou, aby se odstranily povrchové oxidy kovů z výroby.
3. Kelímky sušte v čisté sušárně při teplotě minimálně 120 °C 2 hodiny před použitím k odstranění adsorbované vlhkosti, která může způsobit prudké rozstřikování během zahřívání.
4. Skladujte v uzavřených, bezprašných nádobách; i krátká expozice ve standardním laboratorním prostředí může ukládat částice, které se po slinování na povrchu obtížně odstraňují.
5. Před každým použitím zkontrolujte vnitřní povrchy pod UV světlem – organické zbytky fluoreskují a indikují neúplné čištění.

Optimalizujte plnění kelímku a úroveň plnění

Způsob zatěžování kelímku přímo ovlivňuje rozložení tepelného napětí a dynamiku taveniny. Nesprávné zatížení vytváří lokalizovaná horká místa, nerovnoměrnou krystalizaci a koncentrace mechanického napětí, které zkracují životnost kelímku.

• Naplňte maximálně 80 % jmenovité kapacity. Přeplnění zvyšuje hydrostatický tlak na boční stěny při zvýšené teplotě, kde křemen měkne nad ~1 665 °C (bod měknutí). Při 1 200 °C se creepová deformace stává měřitelnou při trvalém zatížení.
• Vkládejte materiál rovnoměrně. Umístění velkého kusu polysilikonu na jednu stranu vytváří asymetrický ohřev během tavení, generující ohybové momenty ve stěně kelímku.
• Během plnění se vyvarujte přímého kontaktu mezi kusy vsázky a stěnou kelímku. Náraz během zatěžování je hlavní příčinou podpovrchových mikrotrhlin, které se šíří až poté, co kelímek dosáhne procesní teploty.
• U procesů s podporou rotace (např. tažení CZ) ověřte soustřednost rotace. Dokonce a Excentricita 0,5 mm při rotaci kelímku při 5–10 otáčkách za minutu zavádí cyklická mechanická namáhání, která mohou unavit základnu po více chodech.

Monitorujte a vyměňujte na základě měřitelných indikátorů

Spoléhat se pouze na vizuální kontrolu vede buď k předčasné výměně (plýtvání nákladů), nebo k opožděné výměně (riziko selhání procesu). Místo toho zkombinujte více ukazatelů a dělejte rozhodnutí na základě dat.

Kritéria rozhodování o výměně

Implementace protokolu životního cyklu kelímku – sledování maximální teploty každého běhu, trvání a výsledku kontroly po běhu – obvykle snižuje neočekávané poruchy tím, že 40–60 % ve srovnání se samotnou výměnou založenou na čase, na základě údajů z operací výroby velkoobjemových křemíkových ingotů.

Využijte ovládání atmosféry a tlaku

Atmosféra obklopující kelímek během provozu má přímý vliv jak na materiál kelímku, tak na čistotu taveniny. Optimalizace atmosférických podmínek je levná páka s vysokým dopadem, která je ve standardních operačních postupech často přehlížena.

• Proplachování inertním plynem (argon nebo dusík): Tekoucí argon at 10–20 l/min prostřednictvím CZ pecí snižuje odpařování SiO z povrchu taveniny, který by se jinak usazoval na chladnějších stěnách pece a v následujících cyklech by znovu kontaminoval taveninu.
• Provoz se sníženým tlakem: Běží na 20–50 mbar (vs. atmosférický) během růstu CZ snižuje parciální tlak CO a potlačuje zabudování uhlíku do krystalu bez urychlení rozpouštění křemene.
• Vyhněte se vodní páře: Již 10 ppm H20 v atmosféře pece měřitelně zvyšuje obsah OH v tavenině, což zvyšuje tvorbu donoru kyslíku v křemíkových plátcích během následujících kroků nízkoteplotního žíhání.

Shrnutí: Praktický kontrolní seznam optimalizace

Následující kontrolní seznam konsoliduje základní akce popsané výše do opakovatelného protokolu před spuštěním a během procesu:

1. Potvrďte, že kvalita kelímku odpovídá procesní teplotě a požadavkům na čistotu.
2. Očistěte zředěným HF, opláchněte deionizovanou vodou a sušte při 120 °C po dobu ≥ 2 hodin.
3. Zkontrolujte vnitřní povrch pod UV světlem; vyřazovací kelímky vykazující zbytky nebo mikrotrhliny.
4. Nabíjejte rovnoměrně na ≤ 80 % kapacity; zabraňte nárazu na stěnu během nakládání.
5. Teplota rampy na protokol: ≤ 5 °C/min přes přechodovou zónu 200–600 °C; udržujte na 900 °C pro tepelnou rovnováhu.
6. Udržujte průtok inertního plynu a cílový tlak v peci po celou dobu provozu.
7. Ochlaďte se pod řízeným sestupem; nikdy neochlazujte na teplotu vyšší než 800 °C.
8. Zaznamenejte data běhu a před opětovným použitím zkontrolujte, zda nedošlo k odskelnění, ztenčení stěn a indikátorům kontaminace.

Důsledné uplatňování těchto kroků prodlužuje průměrnou životnost kelímku, snižuje náklady na materiál a – což je nejdůležitější – chrání kvalitu taveniny produktu nebo krystalů, které v ní rostou.
