Jak vybrat správnou velikost křemenné trubice pro váš projekt?

Výběr správného trubice z křemenného skla velikost vyžaduje přizpůsobení čtyř parametrů vaší aplikaci: vnější průměr (OD), tloušťka stěny, délka a třída materiálu. Získejte všechny čtyři správné a vaše křemenná trubková pec , UV lampa, polovodičový difúzní systém nebo infračervený ohřívač budou fungovat spolehlivě podle specifikace. Chybí jedna – zejména tloušťka stěny u tlakového nebo vakuového systému – a trubice může prasknout, zkolabovat nebo tepelně selhat. Tato příručka poskytuje strukturovaný výběrový rámec pro inženýry, manažery nákupu a labneboatorní techniky při získávání zdrojů tavený křemen or trubice z taveného křemene produkty pro průmyslové a vědecké aplikace.

Proces výběru probíhá v pěti krocích: (1) definování tepelného a chemického prostředí, (2) určení požadovaného vnějšího průměru a vrtání, (3) výpočet minimální tloušťky stěny pro tlakové nebo vakuové zatížení, (4) výběr správné křemenné trubky jakost (průhledná, s nízkým obsahem OH, mléčná nebo barevná) a (5) potvrďte dostupnost a dodací lhůtu u svého dodavatel trubek z křemenného skla . Každý krok je podrobně popsán níže s referenčními údaji a zpracovanými příklady.

Produktová řada křemenných skleněných trubic: šest staardních forem

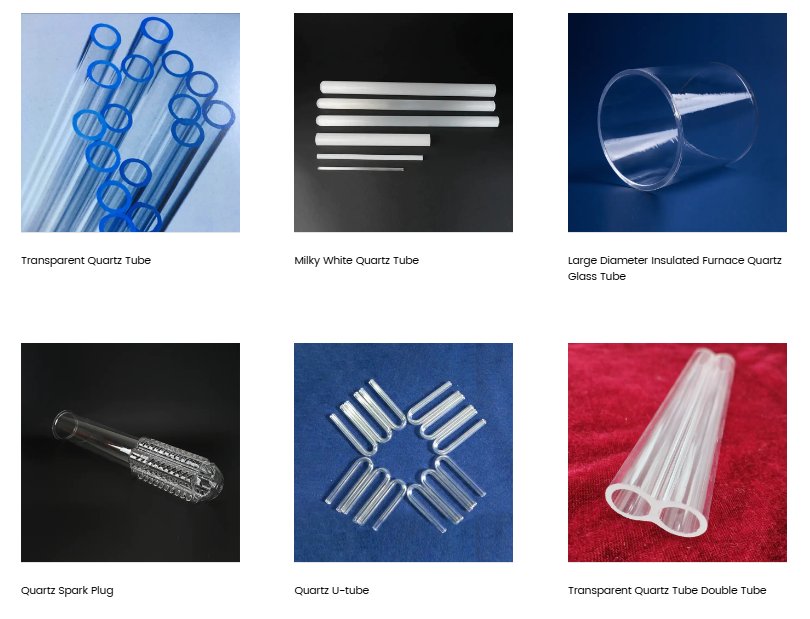

Obrázek níže ukazuje šest reprezentativních forem produktů od Yancheng Mingyang's trubice z křemenného skla dosah. Každá forma se zabývá odlišným aplikačním požadavkem, od staardních průhledných trubek až po složité geometrie trubek s dvojitým otvorem a U.

Z uvedeného sortimentu: Transparentní křemenná trubice (vlevo nahoře, modrý hrot) — staardní čirý trubice z taveného křemene s obsahem SiO2 vyšším než 99,9 % a optickou propustností nad 93 %, používaný v UV lampách, polovodičových pecích a optických přístrojích. Mléčně bílá křemenná trubice (uprostřed nahoře) — průsvitná (neprůhledná) trubice vyrobená řízeným probubláváním během tavení, optimalizovaná pro aplikace infračerveného ohřevu, kde je vyžadována distribuce difúzního záření. Izolovaná pec z křemenného skla s velkým průměrem (vpravo nahoře) — široký vývrt vysokoteplotní křemenná trubice pro aplikace difuzních pecí a CVD reaktorů až do 1200 °C nepřetržitý provoz. Křemenná zapalovací svíčka (vlevo dole) – přesně opracovaná křemenná součást demonstrující schopnost sekundárního zpracování zařízení Mingyang. Quartz U-trubice (uprostřed dole) — ohnutý křemenná trubka pro aplikace výměníků tepla a systémů recirkulace kapalin. Transparentní křemenná trubice Double Tube (vpravo dole) — koaxiální dvojitý vývrt skleněná trubka pro aplikace vyžadující dva nezávislé kapalinové nebo plynové kanály v jednom těle, jako jsou sestavy UV sterilizačních lamp a speciální chemické reaktory.

Krok 1: Definujte tepelné a chemické prostředí

Před zadáním jakékoli dimenze definujte operační prostředí. Křemenné sklo funguje jinak než borosilikátové sklo ( vysoký borosilikát sklo měkne při přibližně 820 °C; tavený křemen měkne při 1665 °C), takže první otázkou je, zda aplikace skutečně vyžaduje křemen, nebo zda postačuje borosilikátové sklo – používané ve vysoce borosilikátových odměrkách, trojhranných baňkách a nálevkách trojúhelníkového tvaru v chemických laboratořích. Pokud provozní teplota trvale překročí 500 °C nebo se očekává teplotní šok (rychlé cykly ohřevu/chlazení), je správnou volbou křemen.

Chemická kompatibilita je druhým faktorem životního prostředí. Trubice z křemenného skla odolává prakticky všem kyselinám (kromě kyseliny chlorovodíkové, sírové, dusičné, fluorovodíkové) a většině organických rozpouštědel, díky čemuž je staardní volbou pro dodávky korozívních médií v potrubích chemického průmyslu. V lékařských a laboratorních kontextech je jeho biokompatibilita vhodná pro sterilizační zařízení a analytické nástroje. Aplikace zahrnující kyselinu fluorovodíkovou nebo horkou kyselinu fosforečnou vyžadují alternativní materiály, jako je potrubí potažené PTFE.

Krok 2: Určete vnější průměr a vrtání pro vaši aplikaci

Vnější průměr (OD) je řízen tvarovkou, přírubou nebo vývrtem pece, do kterého musí pasovat. Vrtání (vnitřní průměr, ID) je řízeno průtokem tekutiny nebo plynu nebo součástí, která musí procházet trubicí (jako je topný článek nebo předlisek z optického vlákna). Vodorovný pruhový graf níže ukazuje nejběžnější rozsahy OD pro každou hlavní kategorii použití křemenné trubky .

Tabulka ukazuje, že aplikace trubek pro polovodičové pece vyžadují nejširší rozsah vnějšího průměru – od 50 mm do 200 mm – což je dáno potřebou pojmout dávky 150 mm, 200 mm a 300 mm křemíkových plátků ve vývrtu trubky pece. Jedná se o největší a nejnáročnější segment vysokoteplotní křemenná trubice produktů a obvykle vyžaduje velkoprůměrové izolované trubice z křemenného skla, jako je ten, který je znázorněn na obrázku produktu výše. UV germicidní lampy a halogenové infračervené ohřívací trubice zabírají konec s úzkým průměrem (8–25 mm a 10–20 mm), kde je primárním kritériem výběru spíše těsná OD tolerance a vynikající propustnost UV záření než nosnost konstrukce. Laboratorní a nosné trubice předlisku z optických vláken pokrývají střední rozsah (4–30 mm) a často vyžadují nejpřísnější rozměrové tolerance – typicky tolerance vnějšího průměru ±0,1 mm pro přesné optické aplikace. Potrubí pro chemické reaktory pokrývá nejširší praktický rozsah v každodenním zásobování, od 15 mm do více než 100 mm, v závislosti na průtoku a měřítku reaktoru. pro zakázková křemenná trubice požadavky mimo staardní rozsahy, Yancheng Mingyang nabízí kreslení a zpracování podle specifikace s potvrzenou kontrolou rozměrů.

Krok 3: Vypočítejte minimální tloušťku stěny pro tlak a vakuum

Tloušťka stěny je pro bezpečnost nejkritičtější rozměr křemenná trubice výběr. Nedostatečná tloušťka stěny vede k prasknutí trubky pod vnitřním tlakem nebo ke zhroucení pod vnějším vakuem. Následující vzorec (z potrubí chemického závodu ASME B31.3, upraveného pro skleněné materiály) poskytuje konzervativní první odhad:

t_min = (P x OD) / (2 x S P)

Kde P = vnitřní přetlak (MPa), OD = vnější průměr (mm), S = dovolené napětí pro tavený křemen (přibližně 7 MPa pro trvalé zatížení při pokojové teplotě; snížit o 50 % nad 800 °C). Pro křemen se doporučuje bezpečnostní faktor minimálně 4x kvůli jeho křehkému porušení.

• Příklad 1 (obálka UV lampy): OD = 20 mm, vnitřní tlak přibližně atmosférický (0 gauge). Minimální stěna: 1,0–1,5 mm je staardní. Primárním hnacím motorem je mechanická manipulace s robustností, nikoli tlakem.
• Příklad 2 (tlakový chemický reaktor, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Použijte 4x bezpečnostní faktor: minimální stěna = 4,2 mm. Pro staardní dostupnost uveďte 5mm stěnu.
• Příklad 3 (polovodičová difúzní pec, vakuum do 0,01 Pa): Tlak kolapsu řídí. U trubice o vnějším průměru 100 mm je minimální stěna pro vakuový provoz obvykle 3–4 mm, jak bylo ověřeno analýzou konečných prvků. Poraďte se se svým dodavatel trubek z křemenného skla pro potvrzení tloušťky stěny ve vakuu.

pro křemenná trubková pec aplikace při atmosférickém tlaku je tloušťka stěny primárně určena řízením teplotního gradientu: tenčí stěny rychleji vyrovnávají teplotu (nižší tepelné namáhání), ale mají menší mechanickou pevnost. U standardních trubek atmosférické pece je typická tloušťka stěny 2–3 mm pro vnější průměr 50–100 mm.

Krok 4: Vyberte správnou třídu křemene pro vaši aplikaci

Ne všechny trubice z křemenného skla stupně jsou zaměnitelné. Tato třída určuje obsah hydroxylových skupin (OH), přenosové spektrum, hustotu bublin a povrchovou úpravu – z nichž každá ovlivňuje výkon ve specifických aplikacích. Radarová tabulka níže porovnává čtyři hlavní třídy napříč šesti výběrovými kritérii.

Radarový graf ukazuje kompromisy mezi třemi nejčastěji nakupovanými jakostmi křemenných trubic. Transparentní křemen s vysokým OH (zobrazeno na obrázku produktu jako trubice s modrým koncem) vyniká propustností UV záření a optickou čistotou – díky tomu je standardní volbou pro UV křemenná trubice aplikace, jako jsou germicidní lampy, UV LED obaly, UV tavené křemenné kyvety a UV křemenná deska komponenty. Jeho relativně vysoký obsah hydroxylů (typicky 150–300 ppm OH) jej však činí nevhodným pro vysokotlaké rtuťové výbojky nebo metalhalogenidové HID zdroje, kde absorpce OH při 2,72 mikronu způsobuje předčasné ztmavnutí výbojky. Trubka z taveného křemene dehydroxylovaného s nízkým obsahem OH s obsahem OH nižším než 10 ppm – a nižším než 5 ppm dosažitelným vakuovou dehydroxylací – dosahuje nejvyššího skóre na ose s nízkým obsahem OH a je správnou volbou pro obálky výbojek HID, halogenové výbojky a dálkové infračervené křemenné výbojky, kde musí výbojka účinně přenášet IR záření po celou dobu své životnosti. Mléčná (neprůhledná) křemenná trubice zcela obětuje propustnost UV a viditelného záření výměnou za vynikající rozptýlené IR vyzařování, což z něj činí preferovanou třídu pro infračervené daleko infračervené křemenné trubkové ohřívače a sestavy křemenných ohřívačů z uhlíkových vláken, kde je vyžadováno rovnoměrné rozložení tepla po povrchu trubky. Jak třída s nízkým obsahem OH, tak i mléčná si zachovávají stejně vynikající tepelnou odolnost a chemickou odolnost jako transparentní křemen. Pro aplikace vyžadující potvrzení obsahu SiO2 nad 99,9 % – jako jsou polovodičové CVD trubice, křemenný kelímek aplikace, popř tavený křemen rods používané jako laboratorní křemenné podpěry kelímku — u dodavatele je třeba si vyžádat dokumentaci certifikátu analýzy (CoA).

Krok 5: Tolerance délky, rozměrové normy a vlastní specifikace

Standardní trubice z křemenného skla jsou dodávány v délkách 1000 mm, 1500 mm a 2000 mm. Délky řezu s tolerancí ±1mm jsou standardní; užší tolerance (±0,5 mm nebo lepší) jsou k dispozici pro přesné optické a polovodičové aplikace s dodatečnou dodací lhůtou. Níže uvedený spojnicový graf ukazuje, jak požadavky na rozměrovou toleranci ovlivňují praktickou dostupnost rozsahu vnějšího průměru ze standardního výrobního zařízení.

Spojnicový graf ukazuje zásadní kompromis při nákupu křemenných trubek: jak se požadavky na rozměrovou toleranci zpřísňují, maximální dosažitelný vnější průměr se zmenšuje kvůli omezením operací přesného tažení a broušení. Ve standardní toleranční třídě (±1 mm) jsou k dispozici vnější průměry až 200 mm – pokrývají celou řadu aplikací pro polovodičové pece a velké chemické reaktory. Při optické toleranci (±0,2 mm) je praktický maximální vnější průměr přibližně 80 mm, což pokrývá většinu laboratorních aplikací a aplikací podpěrných trubek předlisku z optických vláken. Při toleranci polovodičové třídy (±0,1 mm) je maximální vnější průměr kolem 50 mm, což odráží intenzivní operace broušení a leštění potřebné k dosažení této úrovně přesnosti na křehkém materiálu. pro zakázková křemenná trubice požadavky, které kombinují velký vnější průměr s úzkou tolerancí – například trubka o průměru 150 mm s tolerancí ±0,2 mm pro specializovaný reaktor MOCVD – jsou typické prodloužené dodací lhůty 4–8 týdnů a měly by být zohledněny při plánování projektu. Yancheng Mingyang nabízí technickou konzultaci ohledně rozměrových specifikací, která zákazníkům pomůže určit minimální třídu tolerance, která splňuje jejich funkční požadavky, a vyhnout se nadměrné specifikaci, která zbytečně prodlužuje dodací lhůtu a zvyšuje pořizovací náklady.

Referenční příručka pro výběr křemenných trubic pro konkrétní aplikaci

Následující tabulka sjednocuje rámce výběru ve čtyřech krocích do rychlé referenční příručky pro nejběžnější aplikace trubic z křemenného skla. Pokrývá celou šíři produktu od standardu trubice z křemenného skla s vysokou čistotou and tyč z křemenného skla komponenty až po specializované topné a optické produkty.

Výrobky z křemenného skla mimo trubice: Rozšířený sortiment

Zatímco trubice z křemenného skla and skleněná trubka produkty tvoří jádro produktové řady, Yancheng Mingyang dodává široké portfolio produktů z křemene a speciálního skla, které slouží doplňkovým aplikačním potřebám. Mezi ně patří tyč z křemenného sklas (tavené křemenné tyčinky a křemenné krystalové tyčinky) pro optické a strukturální aplikace, tabule křemenného skla and okno z křemenného skla panely pro vakuové komory a optické sestavy, UV křemenná deska and UV kulatá křemenná deska s otvory pro fotolitografii a UV vytvrzovací systémy a UV tavené křemenné kyvety a křemenné kyvetové obdélníkové formáty pro spektroskopické a analytické přístroje.

V segmentu topných produktů firma vyrábí halogenový infračervený ohřívač trubky, infračervený křemenný trubkový ohřívač shromáždění a křemenné topné těleso z uhlíkových vláken and Infračervená topná trubice z křemenných uhlíkových vláken produkty pro průmyslové aplikace vytápění. Tyto topné produkty využívají mléčné a křemenné trubice s nízkým obsahem OH k maximalizaci účinnosti infračerveného vyzařování. Pro laboratorní a vědeckovýzkumné aplikace tento sortiment zahrnuje laboratorní křemenný kelímek and křemičitá kelímková laboratoř produkty, neprůhledný kelímek z křemenného skla pro růst krystalů a čirý křemenný kelímek varianty pro procesy vyžadující vizuální sledování taveniny. Mezi speciální položky patří nástroje z křemenného skla , vysoký borosilikát measuring cup , trychtýř trojúhelníkového tvaru a chemie v trojhranné baňce sklo – spojuje standardní laboratorní sklo a vysoce výkonné křemenné segmenty.

Společnost také dodává zvukové léčebné nástroje včetně křišťálová zpívající mísa , Křišťálové alchymistické mísy , Ladička Quartz Crystal , Křišťálový zpívající trojúhelník , Křišťálová harfa a Křišťálový zpívající svatý grál produkty – rostoucí oblast použití, která využívá vlastnosti akustické rezonance vysoce čistého taveného křemenného skla pro terapeutické a hudební nástroje.
